Обеспечение стабильного и достаточного количества горячей воды – одна из ключевых задач при проектировании систем отопления и водоснабжения как для частных домов, так и для коммерческих объектов. На сегодняшний день существует множество технологий и оборудования для решения этой задачи, однако особое место занимают бойлеры косвенного нагрева. Эти устройства, работающие в связке с основным источником тепла, предлагают уникальное сочетание эффективности, экономичности и надежности. Больше информации можно получить на сайте https://teplolaguna.shop/catalogs.
В отличие от традиционных проточных или накопительных водонагревателей, бойлеры косвенного нагрева используют энергию существующей отопительной системы для нагрева воды. Это делает их особенно привлекательными в условиях, когда уже имеется мощный источник тепла, например, газовый или твердотопливный котел. Грамотный выбор такого бойлера и его правильная интеграция в систему позволяют значительно снизить эксплуатационные расходы и повысить общий комфорт проживания.
В этой статье мы подробно рассмотрим, что представляют собой бойлеры косвенного нагрева, как они работают, какие виды существуют, какие преимущества и недостатки у них есть, а также на что следует обратить внимание при выборе и установке такого оборудования. Мы постараемся дать исчерпывающую информацию, которая поможет вам сделать осознанный выбор в пользу этого эффективного решения для горячего водоснабжения.
Принцип работы бойлера косвенного нагрева
Сердцем любого бойлера косвенного нагрева является теплообменник. Именно он осуществляет передачу тепловой энергии от первичного контура (отопительной системы) к вторичному (воде для ГВС).
Конструктивные особенности

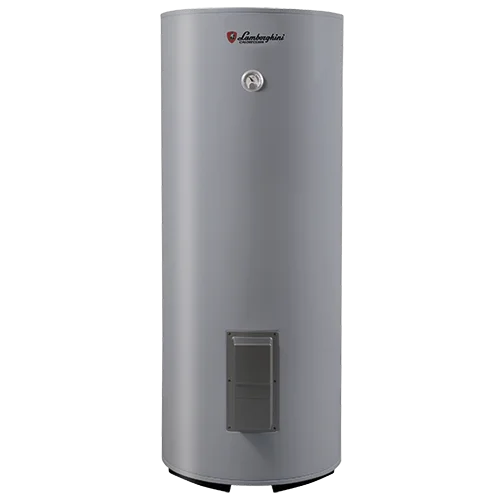

Бойлер косвенного нагрева обычно представляет собой резервуар, где хранится вода для горячего водоснабжения, и встроенный теплообменник. Теплообменник может иметь различную форму: трубчатую, спиральную или представлять собой внешний блок, обернутый вокруг бака. Основные компоненты:
- Бак для воды: Изготавливается из стали (часто нержавеющей или эмалированной) и предназначен для накопления определенного объема горячей воды.
- Теплообменник: Трубки или спирали, по которым циркулирует теплоноситель из отопительной системы. Горячая вода из котла проходит через теплообменник, отдавая тепло воде, находящейся в баке.
- Магниевый анод: Служит для защиты внутренней поверхности бака от коррозии. Требует периодической замены.
- Теплоизоляция: Слой пенополиуретана или другого изоляционного материала, который минимизирует потери тепла из бака.
- Панель управления (опционально): Для регулировки температуры, режимов работы, а также для подключения дополнительных источников нагрева (например, электрического ТЭНа).
Такое устройство позволяет максимально эффективно использовать тепло, генерируемое основным котлом, для нужд горячего водоснабжения.
Циркуляция теплоносителя
Работа бойлера напрямую зависит от циркуляции теплоносителя. Этот процесс может быть организован двумя способами:
- Естественная циркуляция: В основе лежит разница в плотности нагретой и холодной воды. Горячий теплоноситель из котла поднимается вверх и поступает в теплообменник бойлера, отдавая тепло. Охладившись, он становится плотнее и опускается вниз, возвращаясь в котел. Этот метод менее эффективен и применяется в небольших системах.
- Принудительная циркуляция: Осуществляется с помощью циркуляционного насоса, который обеспечивает постоянное движение теплоносителя по контуру. Это наиболее распространенный и эффективный способ, позволяющий быстро нагревать воду в бойлере и поддерживать заданную температуру.
В большинстве современных систем используется принудительная циркуляция, так как она обеспечивает более быстрый и контролируемый нагрев воды.
Процесс нагрева воды
Когда основной отопительный котел работает и нагревает теплоноситель до заданной температуры, часть этого теплоносителя направляется в контур бойлера косвенного нагрева. Проходя через теплообменник, он интенсивно отдает свое тепло холодной воде, которая находится в накопительном баке бойлера. По мере нагрева воды в баке, ее температура повышается. Когда вода достигает заданного значения (обычно регулируется термостатом), циркуляционный насос, отвечающий за подачу теплоносителя в бойлер, может отключаться, либо система перенаправляет теплоноситель обратно в отопительный контур, минуя бойлер. Это предотвращает перегрев воды и излишний расход энергии.
Затем, когда вы открываете кран с горячей водой, нагретая вода из бака бойлера поступает в вашу систему водоснабжения, а на ее место из водопроводной сети поступает новая порция холодной воды, которая также будет нагрета. Таким образом, бойлер косвенного нагрева обеспечивает практически неограниченный запас горячей воды (при условии достаточной мощности котла и объема бойлера).
Типы бойлеров косвенного нагрева
Существует несколько классификаций бойлеров, которые помогут определиться с выбором:
По конструкции теплообменника
Основное различие между типами бойлеров кроется в конструкции теплообменника, которая влияет на эффективность теплопередачи и скорость нагрева:
- Бойлеры со змеевиком: Внутри бака располагается спираль (змеевик), по которой циркулирует горячий теплоноситель. Чем больше площадь поверхности змеевика и чем эффективнее его конструкция, тем быстрее происходит нагрев. Существуют модели со стандартными и увеличенными (двумя или тремя) змеевиками для повышенной производительности.
- Бойлеры с «рубашкой»: Внешняя оболочка бака бойлера представляет собой емкость, по которой циркулирует теплоноситель, нагревая через ее стенки воду внутри основной емкости. Этот тип встречается реже.
- Бойлеры с внутренним теплообменником (бак в баке): Два резервуара, вложенных один в другой. Вода для ГВС находится во внутреннем баке, а теплоноситель циркулирует в промежуточном пространстве между стенками двух баков.
- Навесные бойлеры: Компактные модели, которые могут крепиться к стене или непосредственно к отопительному котлу, часто используются в системах с ограниченным пространством.
Выбор типа теплообменника зависит от требуемой производительности, мощности отопительного котла и габаритов помещения.
По наличию дополнительного источника нагрева
Некоторые бойлеры оснащаются дополнительными элементами, повышающими их универсальность:
- Бойлеры с ТЭНом: В дополнение к основному теплообменнику, в баке установлен электрический нагревательный элемент (ТЭН). Это позволяет использовать бойлер как электроводонагреватель в летний период, когда отопительный котел не работает, или для более быстрого нагрева воды в пиковые часы.
- Бойлеры с двумя теплообменниками: Могут иметь два независимых теплообменника. Один для подключения к основному отопительному котлу, второй – для подключения солнечных коллекторов, другого котла (например, электрического) или для рециркуляции ГВС.
- Комбинированные бойлеры: Сочетают в себе функции косвенного нагрева и прямого (например, от ТЭНа), а также могут иметь возможность подключения к нескольким источникам тепла.
Наличие дополнительных источников нагрева делает бойлер более универсальным и независимым устройством.
По способу установки
Помимо конструкции, бойлеры различаются по способу их монтажа:
- Напольные бойлеры: Наиболее распространенный тип, устанавливается на пол. Обладают, как правило, большим объемом и более высокой производительностью.
- Настенные бойлеры: Компактные модели, которые крепятся на стену. Идеальны для небольших помещений, где нет возможности установить напольный бойлер.
- Бойлеры-колонны: Вертикальные бойлеры, часто высокой, но узкой конструкции.
- Бойлеры-бойлеры (модульные): Некоторые модели могут монтироваться вертикально или горизонтально, в зависимости от условий установки.
Выбор способа установки, прежде всего, продиктован доступным пространством и удобством подключения к инженерным коммуникациям.
Преимущества и недостатки бойлеров косвенного нагрева
Как и любое оборудование, бойлеры косвенного нагрева имеют свои сильные и слабые стороны.
Плюсы использования
Ключевые преимущества использования бойлеров косвенного нагрева:
- Экономичность: Основное преимущество – использование уже имеющейся отопительной системы. Стоимость нагрева воды значительно ниже, чем при использовании отдельного электрического или газового водонагревателя.
- Высокая производительность: Бойлеры косвенного нагрева способны обеспечить большим объемом горячей воды, что особенно важно для больших семей или объектов с высоким потреблением (гостиницы, рестораны).
- Энергоэффективность: За счет использования тепла от основного котла, общая энергоэффективность системы отопления и ГВС повышается.
- Независимость от электричества (в базовой комплектации): Пока работает отопительный котел, будет и горячая вода. Это особенно актуально в районах с нестабильным электроснабжением.
- Долговечность: Правильно подобранный и обслуживаемый бойлер может служить десятилетиями.
- Меньшая нагрузка на электросеть: По сравнению с электрическими бойлерами, косвенные бойлеры потребляют значительно меньше электроэнергии (в основном, для работы насоса и автоматики).
Эти преимущества делают бойлеры косвенного нагрева очень привлекательным выбором для многих пользователей.
Минусы и ограничения
Несмотря на многочисленные плюсы, стоит знать и об ограничениях:
- Зависимость от отопительного котла: В летний период, когда отопление отключено, такой бойлер не сможет нагревать воду (если не оснащен дополнительным источником нагрева).
- Требуется достаточная мощность котла: Для быстрого и эффективного нагрева воды в бойлере, основной отопительный котел должен иметь запас мощности.
- Объем занимает место: Бойлер, особенно большого объема, требует отдельного места для установки.
- Сложность монтажа: Установка требует квалифицированного подхода и подключения к нескольким контурам (отопление, ГВС, иногда рециркуляция).
- Необходимость обслуживания: Для поддержания эффективности и долговечности требуется периодическая проверка и замена магниевого анода, а также очистка теплообменника.
- Дополнительные расходы на систему управления: Для интеграции бойлера в систему отопления и управления его работой может потребоваться дополнительное оборудование (насосы, гидравлические разделители, термостаты).
Понимание этих минусов поможет избежать разочарований и принять взвешенное решение.
Выбор бойлера косвенного нагрева
Правильный выбор бойлера – залог его эффективной и долгой работы.
Определение необходимого объема
Объем бойлера – один из ключевых параметров. Он зависит от нескольких факторов:
- Количество человек в семье: Наиболее распространенный критерий. Примерные нормы: 20-30 литров на человека для комфортного использования.
- Количество точек водоразбора: Сколько кранов, душевых, ванн будет одновременно использоваться.
- Тип потребления: Если есть ванна, которую планируется часто наполнять, потребуется бойлер большего объема, чем для семьи, пользующейся в основном душем.
- Мощность отопительного котла: Слишком большой бойлер для маломощного котла будет долго нагреваться.
Ориентировочная таблица объемов:
| Количество человек | Рекомендуемый объем бойлера (литры) |
|---|---|
| 1-2 | 80-120 |
| 3-4 | 120-150 |
| 5-6 | 150-200 |
| Больше 6 или наличие ванны | 200 и более |
Важно не только выбрать оптимальный объем, но и учесть, что большее количество воды нагревается дольше.
Ключевые характеристики при выборе
При выборе конкретной модели стоит обратить внимание на следующие характеристики:
- Материал бака: Нержавеющая сталь обеспечивает лучшую коррозионную стойкость и долговечность. Эмалированная сталь также достаточно надежна, но эмаль может со временем трескаться.
- Площадь теплообменника: Чем больше площадь (или мощность, если указана), тем быстрее будет нагреваться вода.
- Тип изоляции: Качественная теплоизоляция (пенополиуретан высокой плотности) минимизирует теплопотери и экономит энергию.
- Наличие и мощность ТЭНа: Если необходим летний режим работы или резервный источник нагрева.
- Дополнительные входы/выходы: Наличие рециркуляционного контура, возможность подключения к нескольким котлам или солнечным коллекторам.
- Производитель и гарантия: Выбирайте проверенных производителей с хорошей репутацией и длительным сроком гарантии.
- Габариты и вес: Убедитесь, что выбранный бойлер подходит по размерам места установки и выдержит нагрузки несущие конструкции.
Правила установки и эксплуатации
Грамотная установка и регулярное обслуживание – залог долговечности и эффективности бойлера:
- Профессиональная установка: Монтаж должен производиться квалифицированными специалистами, имеющими опыт работы с подобным оборудованием.
- Правильное подключение к системе отопления: Обеспечение корректной циркуляции теплоносителя, наличие предохранительных клапанов, терморегуляторов.
- Подключение к водопроводу: Использование качественных труб и фитингов, установка фильтров для воды.
- Периодическое обслуживание: Минимум раз в год необходимо проверять состояние магниевого анода и при необходимости заменять его. Также рекомендуется проводить очистку теплообменника от накипи.
- Мониторинг температуры: Следите за температурой нагрева воды. Слишком высокая температура может привести к образованию накипи и перерасходу энергии, а слишком низкая – к развитию бактерий (например, легионеллы).
Соблюдение этих правил позволит избежать многих проблем и продлить срок службы агрегата.
Заключение
Бойлеры косвенного нагрева представляют собой одно из самых эффективных и экономичных решений для обеспечения дома или объекта горячей водой. Используя энергию основной отопительной системы, они позволяют получить практически неограниченный запас горячей воды при минимальных эксплуатационных расходах. Широкий ассортимент моделей с различными конструктивными особенностями и дополнительными функциями делает возможным подбор оптимального варианта для любых потребностей и условий.
Ключевыми факторами при выборе и эксплуатации такого бойлера являются правильный расчет необходимого объема, выбор качественного оборудования от надежного производителя, а также профессиональный монтаж и регулярное техническое обслуживание. Инвестируя в бойлер косвенного нагрева, вы обеспечиваете себе высокий уровень комфорта, снижаете затраты на энергию и делаете шаг к созданию более эффективной и автономной системы жизнеобеспечения.
